RS232定電流調光器操作說明

RS232定電流調光器操作說明


  • 透過LED調光器控制面板上開關可切換手動旋鈕(INS)或外部RS232程式控制(EXT)
  • 為避免RS232字元資料傳輸發生「重疊」現象,傳一組控制碼後,應等待控制器回覆交握碼,再行傳輸下一組控制碼

RS232端子腳位說明


Connector型式-

  • LED控制器:SUB 9 pin 接頭 (母頭)
  • RS232連接線:SUB 9 pin 接頭 (公頭)

接腳排列說明 :

  • 請注意本控制器與電腦間之RS232訊號傳輸線不需要跳線,請直接點對點連接即可
腳位控制器端電腦端
1
2資料接收資料接收
3資料接收資料接收
4
5GNDGND
6~9

程式碼編寫說明


通訊協定:

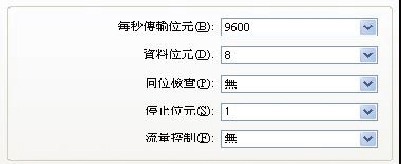

  • 鮑率(Buad Rate):9600 bps(Buad Rate)
  • 資料位元:8
  • 同位檢查:無
  • 停止位元:1
  • 流量控制:無

由電腦傳送至控制器的資料格式如下 由電腦傳送至控制器的資料格式如下 : 控制器以字串模式控通道 +;,”+ 亮度值 + 換行符號"“ ” PS:注意亮度值範圍為0~255,輸入大於255將會視為255 (a).當控制器接收到第一個字元後,使用者必須在0.2秒內傳送下一個字元,否則會回傳E[0x0d][0x0a] (b).當控制器接收到結束字元[0x0a]“ ”後,如果指令正確,控制器會回傳使用者入的字串,例如:    將CH1的LED調到最亮,在RS232中的指令為      [電腦->控制器]:1,255[0x0d][0x0a]      [控制器->電腦]:1,255[0x0d][0x0a]    將CH1的LED調到最暗,在RS232中的指令為      [電腦->控制器]:1,0[0x0d][0x0a]      [控制器->電腦]:1,0[0x0d][0x0a]    將CH1設成100,CH2設成150,CH3設成200,CH4設成255      [電腦->控制器]:1,100,2,150,3,200,4,255[0x0d][0x0a]      [控制器->電腦]:1,100,2,150,3,200,4,255[0x0d][0x0a]    將CH10的LED調到最暗,在RS232中的指令為      [電腦->控制器]:10,0[0x0d][0x0a]      [控制器->電腦]:CH not Available![0x0d][0x0a]    通訊過程中錯誤或字元遺失超時      [電腦->控制器]:10[0x0d]0x0d]      [控制器->電腦]:E[0x0d][0x0a]
