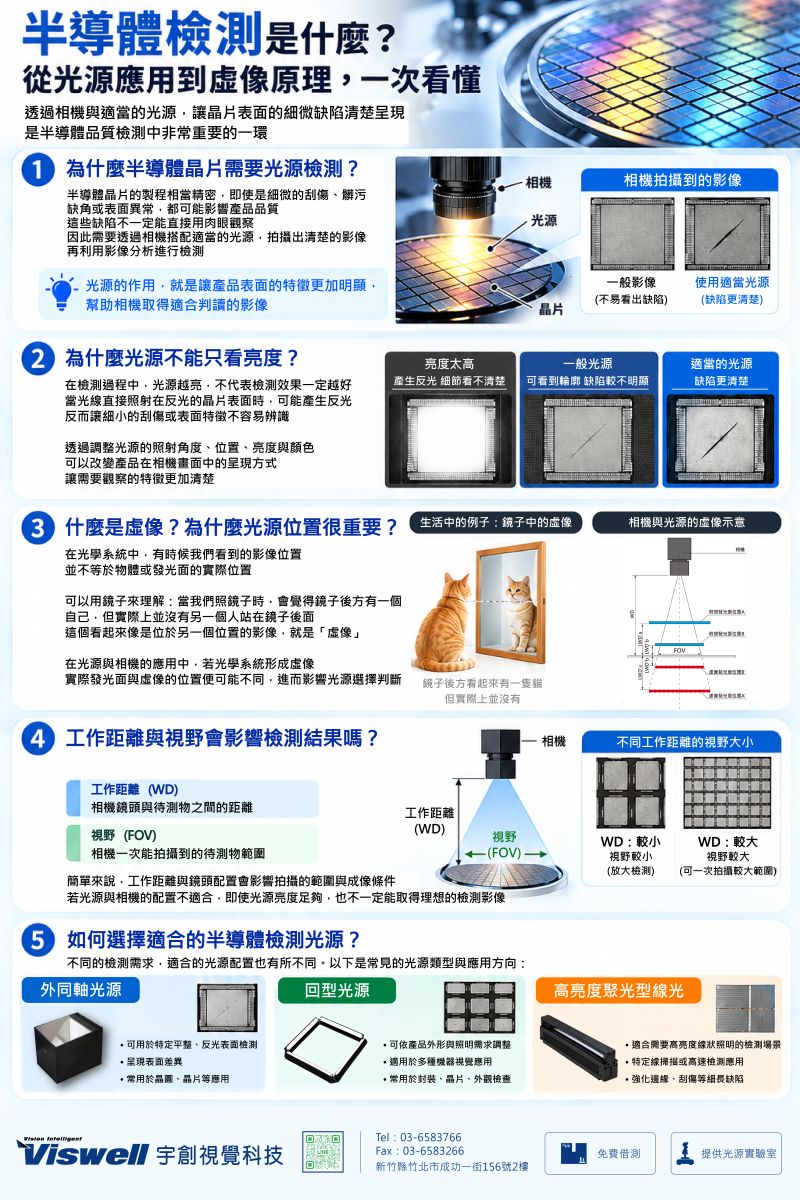

半導體檢測是什麼？從光源應用到虛像原理，一次看懂

一、為什麼半導體晶片需要光源檢測？

半導體晶片非常精密，細微的刮傷、髒污或缺角，都可能影響產品品質。

透過相機搭配適當的光源，可以讓產品表面的缺陷更清楚，方便後續進行影像分析與檢測。

光源的目的，就是幫助相機拍出更容易辨識的影像。

二、為什麼光源不能只看亮度？

光源越亮，不代表檢測效果越好。

如果光線太強或角度不適合，可能產生反光，反而讓細微缺陷不容易看見。

因此，需要依照產品特性，調整光源的角度、位置、亮度與顏色，讓檢測影像更清楚。

三、什麼是虛像？為什麼光源位置很重要？

「虛像」就是看起來位於某個位置，但實際上並不在那裡的影像。

例如：照鏡子時，我們會看到鏡子裡的自己，但鏡子後方其實沒有人。

在光學系統中，光源也可能透過光學元件形成虛像，使實際發光面與虛像位置不同

了解這些位置關係，有助於評估光源與相機的搭配方式。

四、工作距離與視野會影響檢測結果嗎？

機器視覺檢測中，有兩個常見的名詞：

工作距離（WD）： 相機鏡頭與待測物之間的距離。

視野（FOV）： 相機一次能拍攝到的範圍。

工作距離、鏡頭與光源的配置，都會影響拍攝效果。選擇合適的配置，才能讓檢測影像更符合需求。

五、如何選擇適合的半導體檢測光源？

不同的檢測需求，需要搭配不同的光源。

同軸光源： 適合部分平整、反光表面的檢測。

回型光源： 可依產品外形與照明需求，應用於不同檢測場景。

高亮度聚光型線光源： 適合需要集中線狀照明的檢測應用。

實際選擇時，仍需考量產品材質、缺陷類型與相機配置，並透過測試確認效果。

歡迎聯繫宇創視覺科技，透過實際樣品測試，找到適合您的光源配置。
