10bit RS232調光器操作說明

10bit RS232定電流調光器操作說明

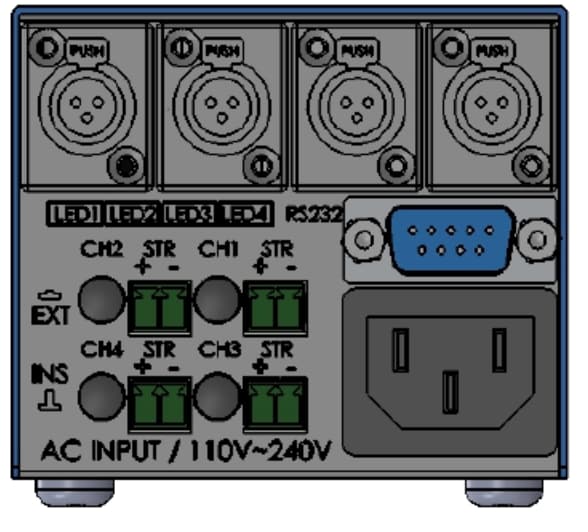

• 透過LED調光器控制面板上開關可切換手動旋鈕(INS)或外部RS232程式控制(EXT)
• 為避免RS232字元資料傳輸發生「重疊」現象，傳一組控制碼後，應等待控制器回覆交握碼，再行傳輸下一組控制碼

RS232端子腳位說明

Connector型式：

• LED控制器：SUB 9 pin 接頭 (母頭)
• RS232連接線：SUB 9 pin 接頭 (公頭)

接腳排列說明 :

• 請注意本控制器與電腦間之RS232訊號傳輸線不需要跳線，請直接點對點連接即可

程式碼編寫說明

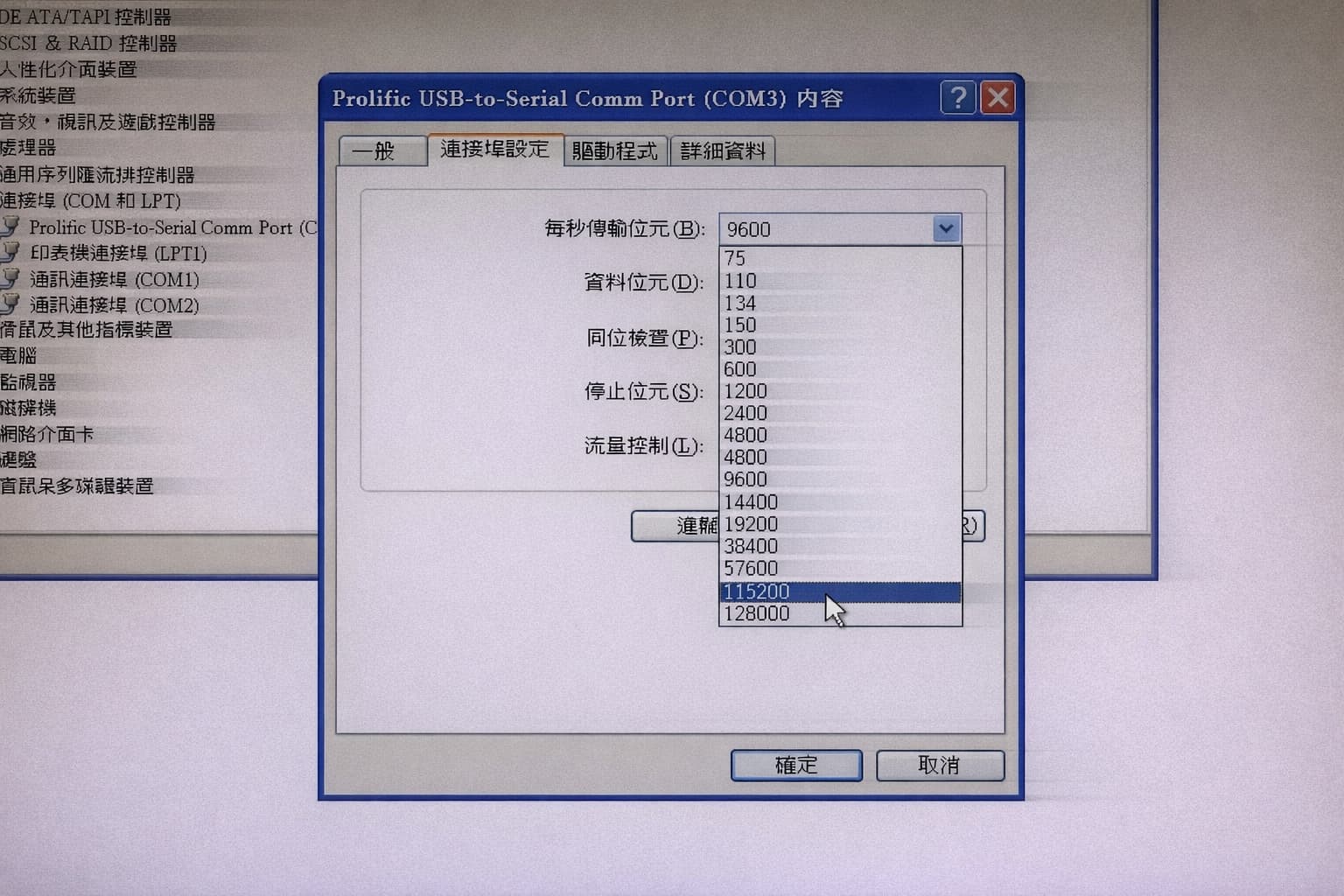

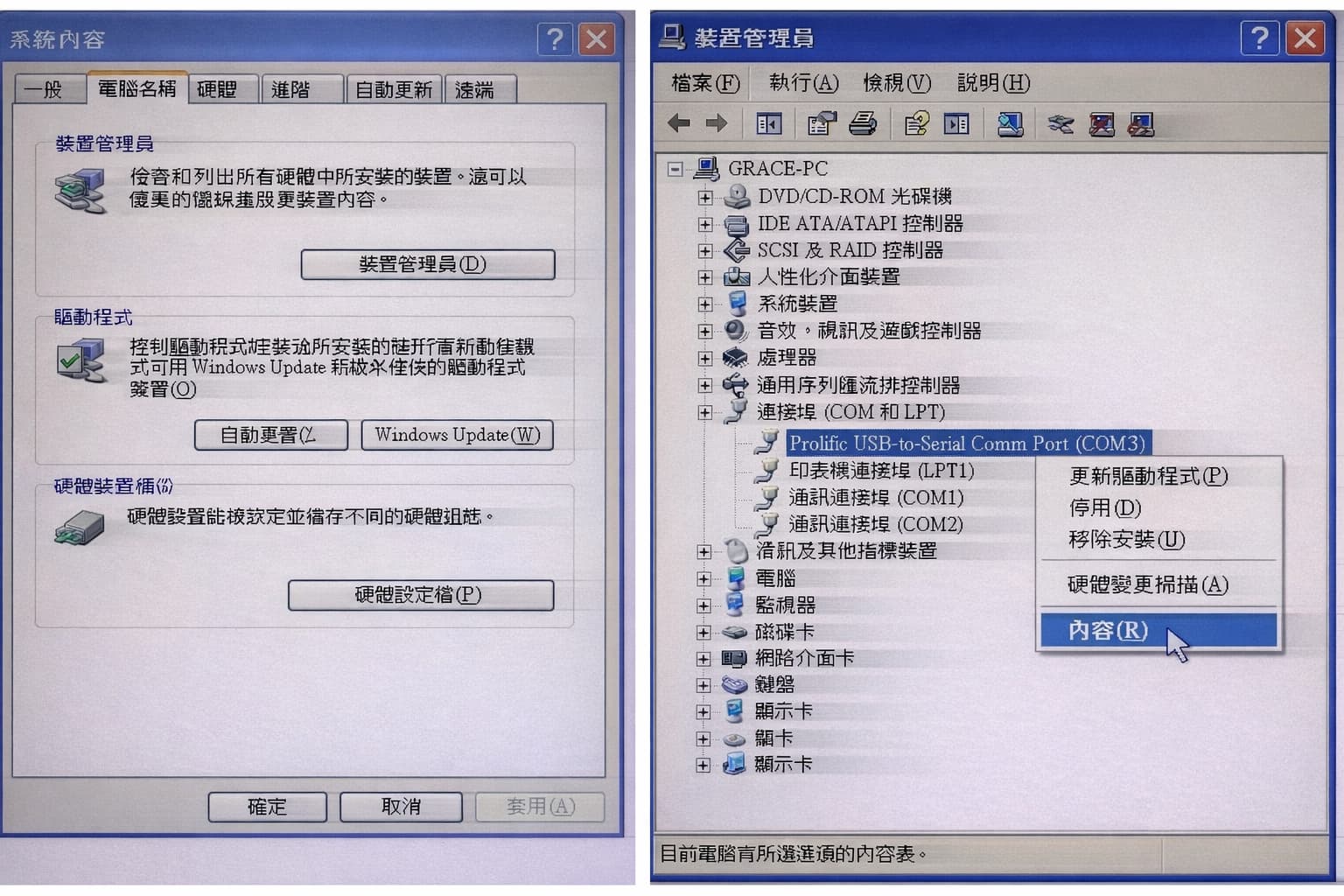

※ 10bit Baud Rate 設定為 115200bps，裝置管理員及AccessPort都要修改

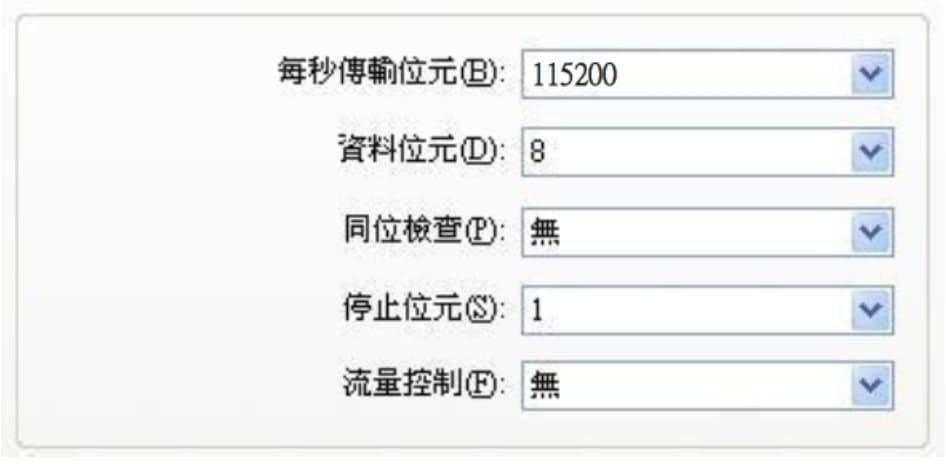

通訊協定：

• 鮑率(Buad Rate)：115200 bps
• 資料位元：8
• 同位檢查：無
• 停止位元：1
• 流量控制：無

由電腦傳送至控制器的資料格式如下： 控制器以字串模式控制通道 + ”，” + 亮度值 + 換行符號 PS：注意亮度值範圍為0 ~ 1023，輸入大於1023將會視為1023 (a).當控制器接收到第一個字元後，使用者必須在0.2秒內傳送下一個字元，否則會回傳E[0x0d][0x0a] (b).當控制器接收到結束字元[0x0a]後，如果指令正確，控制器會回傳使用者傳入的字串，例如：

將CH1的LED調到最亮，在RS232中的指令為

[電腦 -> 控制器]：1,1023[0x0d][0x0a]

[控制器 -> 電腦]：1,1023[0x0d][0x0a]

將CH1的LED調到最暗，在RS232中的指令為

[電腦 -> 控制器]：1,0[0x0d][0x0a]

[控制器 -> 電腦]：1,0[0x0d][0x0a]

將CH1設成100，CH2設成150，CH3設成200，CH4設成255

[電腦 -> 控制器]：1,100,2,150,3,200,4,255[0x0d][0x0a]

[控制器 -> 電腦]：1,100,2,150,3,200,4,255[0x0d][0x0a]

將CH10的LED調到最暗，在RS232中的指令為

[電腦 -> 控制器]：10,0[0x0d][0x0a]

[控制器 -> 電腦]：CH not Available![0x0d][0x0a]

通訊過程中錯誤或字元遺失超時

[電腦 -> 控制器]：10[0x0d][0x0a]

[控制器 -> 電腦]：E[0x0d][0x0a]
